2ª Série de Problemas

  Problema 1       Circuitos Eléctricos

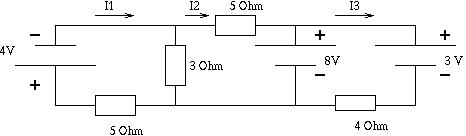

Calcule as correntes em todos os ramos do circuito da figura 1

 Problema 2       Circuitos Eléctricos

Considerando os circuitos da figura 2, determine a) a potência dissipada na resistência R se esta valer R=10
b) a potência dissipada na resistência R se esta valer R=10 e se ligar entre os pontos B e C i) uma resistência R´=2 ii) uma resistência R´=2M
c) ao introduzir um condensador entre os pontos B e C de capacidade C=0.000003 F, i) a carga máxima no condensador se a resistência R=10 ; ii) para que valor da resistência R é o valor da carga no condensador sempre igual a zero.

 Problema 3       Resistência equivalente

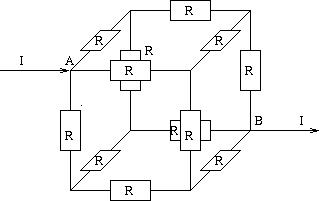

Considerando o circuito da figura, a) mostre que, por razões de simetria, a corrente em qualquer ramo do circuito é I/3 ou I/6 ; b) calcule a resistência equivalente entre os pontos A e B (dois vértices opostos).

 Problema 4       Circuitos Eléctricos

Considerando o circuito da figura, e para os valores das resistências R₁=2 , R₂=4 , R₃=6 , R₄=8 ,
e das forças electromotrizes das baterias (tensões) ₁= 3 V, ₂= 9 V, ₃= 12 V,

a)	Calcule os valores das correntes I1, I2, I3, I4;
b)	Calcule os valores das correntes I1, I2, I3, I4, se 3=-12 V;
c)	Calcule os valores das correntes I1, I2, I3, I4, com 1=0 V e 2=0 V;
d)	Calcule os valores das correntes I1, I2, I3, I4, com R4=4 , e R4=16 .
